三合一局部放电监测装置包含UHF，TEV，AE监测

（1）、UHF原理介绍

指信号频率介于300MHz-3000MHz范围内的电磁波。每一次局部放电过程都伴随着正负电荷的中和，并出现陡度很大的电流脉冲，同时向周围辐射电磁波。开关柜内部局部放电时的电流脉冲能在内部激励频率高达500MHz~1500MHz的电磁波，产生的电磁波可以通过金属箱体的接缝处、观察窗或气体绝缘开关的衬垫传播出去。当放电间隙比较小、放电间隙的绝缘强度比较高时，放电过程的时间比较短、电流脉冲的陡度比较大，特高频局放监测技术就是通过监测这种电磁波信号来实现局放监测功能。

（2）、TEV原理介绍

暂态地电波特指电气设备中由于局部放电现象在电气设备接地外壳及接地线中激励的频率在3-100MHz 之间的电磁波信号序列。高压开关柜内部局部放电产生的电磁波可以通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态地电波，通过设备的金属箱体外表面而传到地下。对因局部放电产生的3~100MHz频率的信号进行采集分析判断。

（3）、AE原理介绍

局部放电产生的声波的频谱很宽，可以从几十 Hz 到几MHz，其中频率低于 20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，可以推测出放电的强弱。信号频率为高于20 kHz的声波。对因局部放电而产生的频率介于20kHz～200kHz区间的声信号进行采集、分析、判断的一种监测方法。

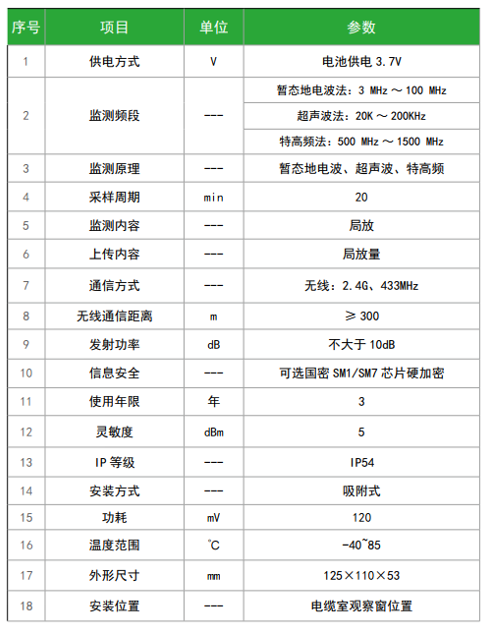

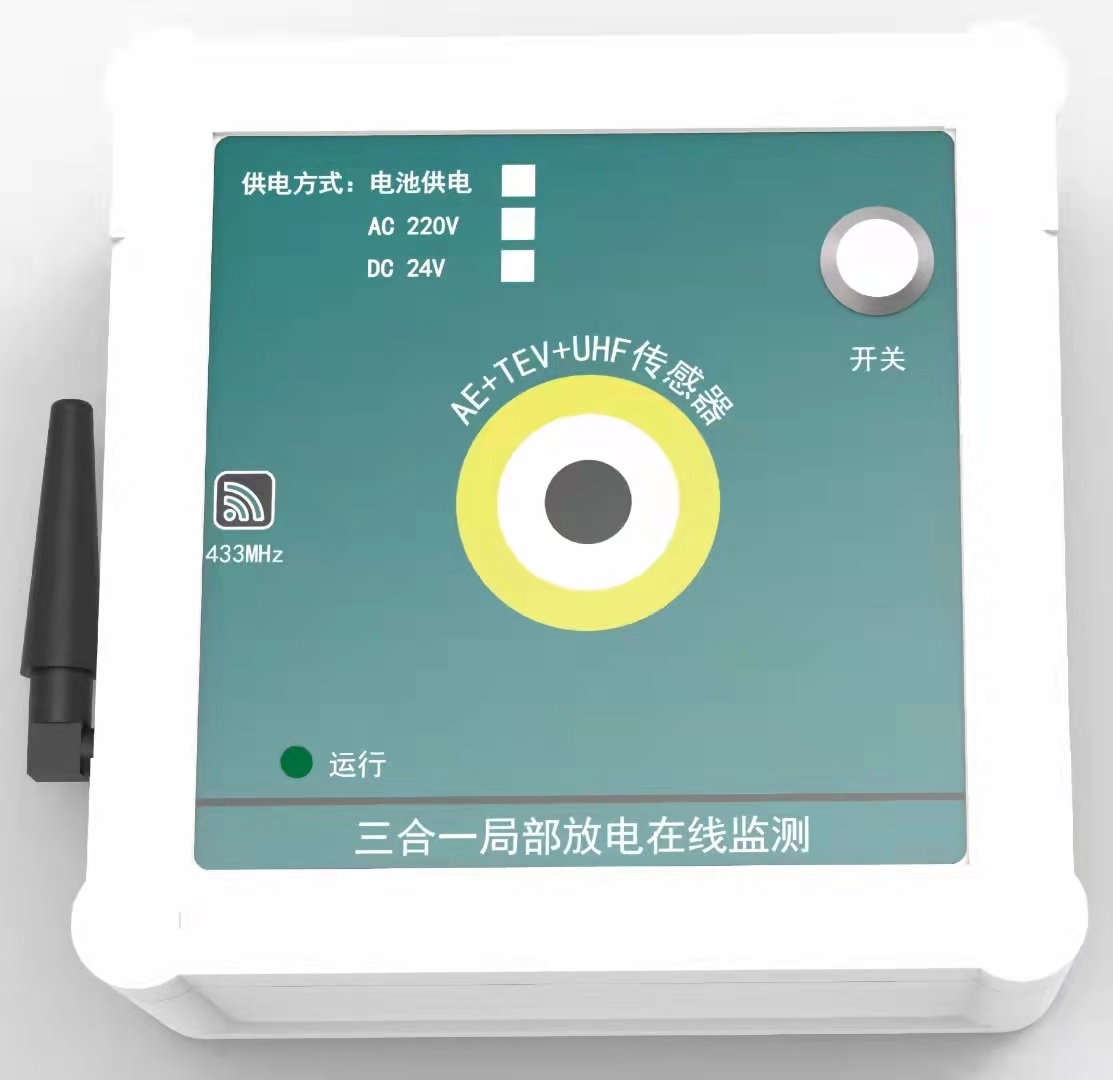

综合在线监测系统主要由UHF、TEV、AE三合一局部放电传感器、微光取电温度传感器、多通道测温装置和综合在线监测主机组成；三合一局放传感器和温度传感器磁吸安装在电机外壳上，通过433MHz无线发送到综合在线监测终端，综合在线监测终端将无线收到的每个传感器的局放和温度信号转换成标准的Modbus-RTU协议的数据传给站内数据终端，数据终端再统一远传到监控后台。多通道测温装置传感器安装在电机碳刷上，再通过RS485传输给综合在线监测终端，终端再通过TCP、RS485或4G方式远传至主站后台系统。
